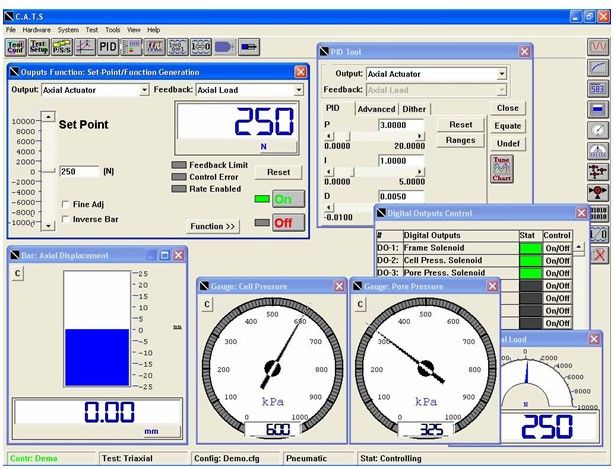

Nel mese di Ottobre 2017 presso la sede della C.G.G. S.r.l. è stata implementata la nuova versione del software CATS-ADV - Computer Aided Testing Software utilizzato per l’esecuzione di prove dinamiche presso la C.G.G. S.r.l.. I tecnici della CGTS hanno inoltre eseguito la formazione degli sperimentatori addetti all’esecuzione delle prove.
Il nuovo software Windows ™ GCTS a 32 bit, CATS della GCTS è attualmente, nel settore delle prove dinamiche su terreni, tra i più avanzati di quelli disponibili sul mercato. E’ possibile programmare direttamente i parametri di conduzione dei test nel campo di sforzi e deformazioni di interesse in base alle caratteristiche del campione e dei risultati attesi. Tutti i parametri sono controllati e visualizzabili in tempo reale, inclusa l’analisi dei segnali a mezzo di FFT, l'utilizzo di termocoppie e di sensori non lineari. Sono disponibili differenti configurazioni personalizzabili.
Per i segnali analogici acquisiti è possibile definire filtri digitali a diverse frequenze impostando così i relativi limiti di avviso e le corrispondenti azioni quali ad esempio i limiti di interruzione della prova. Tramite i moduli di prova aggiuntivi (Triaxial, Direct Shear, ecc.) si definiscono automaticamente i parametri più comuni (sforzo, deformazioni, spostamenti ecc.) specifici per ciascuna modalità di prova. I numerosi strumenti di misura predefiniti comprendono la misura delle variazioni di volume e di pressione interstiziale. Il sitema infine è dotato di un generatore di forme d’onda dinamiche che consente di definire qualsiasi output desiderato.
Il software CATS ha una gestione di tipo database di clienti/progetti/campioni/provini in modo da tenere sempre una sicura traccia delle prove eseguite e dei valori misurati. Tutte le fasi di test possono essere eseguite e controllate automaticamente con un minimo intervento dell'utente una volta impostati e definiti correttamente i parametri di prova. La calibrazione avanzata dei sensori tiene conto di fattori di conversione non lineari e/o correzioni automatiche ambientali applicate in continuo in tempo reale nel corso della prova.
L’attrezzatura, grazie al nuovo software installato, è molto versatile, in quanto è possibile controllare contemporaneamente tutte le uscite analogiche, termiche e digitali disponibili. Con programmi di prova a fasi indipendenti e praticamente illimitate, Le nuove disponibilità consentono allo sperimentatore di avere il controllo totale della prova anche nei casi più complessi.
Principali caratteristiche del sistema
- Software compatibile a 32 bit con WindowsTM.
- Gestione completa dei sensori in tempo reale.
- Monitoraggio in remoto del test.
- Database per cliente/progetti / campioni/provini.
- Servo controllo del sistema avanzato.
- Ambiente protetto una volta definite le modalità di prova.
- Procedura di prova ciclica e statica personalizzabile.
- Linearizzazione dei sensori in tempo reale.
- Varietà illimitata di forme d'onda applicabili.
- Determinazione della frequenza di risonanza e del rapporto di smorzamento.
- Possibilità di eseguire prove RC e TTC su suoli e asfalti.
- Compatibile con grandi deformazioni del campione sia angolari che assiali.
- Pressione di confinamento massima fino a 1000 kPa.
- Possibilità di installare trasduttori ad ultrasuoni per la misura diretta di Vp e Vs.
- Diametro standard del campione 71 mm.
- Non è necessario complicare il sistema con oscilloscopio o generatore di funzioni.
- Aggiornamento continuo del sistema.
